供热管网阀门补偿器等附件安装要点：
(1) 补偿器
1. 任何材料随温度变化，其几何尺寸都会发生变化。变化量取决于某一方向的线膨胀系数和物体的总长度。线膨胀系数是指物体单位长度的温度每增加1℃后物体的相对伸长率。当物体两端相对固定时，会因尺寸变化而产生内应力。
供热管网的介质温度比较高，而供热管本身的长度就比较长，所以管子的温度变形会比较大，热膨胀应力也会比较大。为了释放温度变形，消除温度应力，保证管网***运行，必须根据供热管道的热伸长和应力计算（计算），设置适应管道温度变形的补偿器。公式见表 1k415023)。
2、加热管热伸长率和应力计算实例
已知某段供暖管道长200m，材质为碳钢，安装时环境温度为o℃，运行时介质温度为125℃。该段管道两端设置为刚性固定，中间无补偿器。求操作过程中***大热伸长al和***大热膨胀应力б.al-alat-12×106×200x(125-0)-0.3ma-eaat-20.14xl04x12xiosx(125-0)=302.lmpa
由上可知，供热管道在运行过程中产生的热膨胀应力极大，远远超过钢材的许用应力（[司a；140mpa），因此在工程中仅选用合适的补偿器即可用于消除热膨胀。应力保证供热管道的***运行。
3.补偿器（牵开器）型

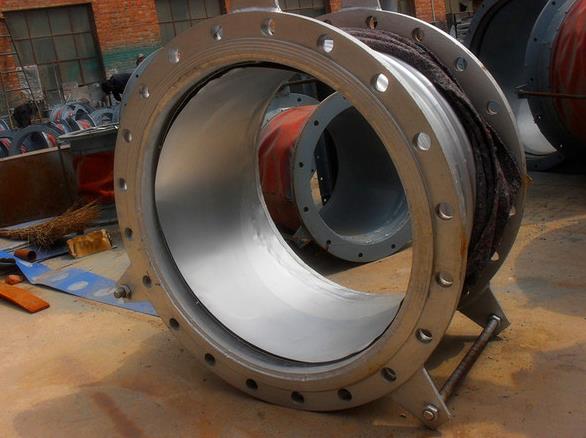

膨胀节也可称为波纹伸缩节、膨胀节、补偿器、膨胀节。膨胀节是将泵、阀门、管道等设备与管道连接起来的新产品。它们全部用螺栓连接成一个整体，并有一定的位移量，便于安装。微信圈：暖通。能承受管道的轴向压力。这样，在安装和维护时，可以根据现场安装的大小进行调整。在工作时，不仅提高了工作效率，而且保护了泵、阀门等管道设备。
膨胀节分为波纹膨胀节、套筒式膨胀节、方形自然补偿膨胀节等几种类型，其中波纹膨胀节使用较多，主要是为了保证管道的***运行。
补偿器分为自然补偿器和人工补偿器两种。目前常用的补偿器主要有：l形补偿器、z形补偿器、ⅱ形（或_0形）补偿器、波形（波纹）补偿器，有球形补偿器和填料式（套筒式）补偿器等几种形式。型）补偿器。
供热管网敷设的确定及补偿方法：
供热管网采用架空、沟渠和直埋方式设置，相应的管道补偿包括自然补偿、方扩、波纹管和套管等，以及目前推广的无补偿直埋方式。
在设计大型供热外网时，要充分分析各阶段管网敷设的不同现状。对于改造工程，***先充分利用原有土建结构，然后对各种铺设方式进行保温、补偿和土建施工。进行多方面的经济技术分析，针对不同管径的管段，灵活选择技术上可行、经济的敷设补偿方式。
