(1) 轴向型
1、通用型：用于一般架空管道或地沟铺设管道的轴向位移补偿，结构简单，安装维修方便。
2、双工：用于补偿量较大的轴向补偿。
3、直线型：广泛用于各种管道的轴向补偿。一般与管道对焊连接一起埋入地下，安装方便，不占空间。
4、轴向抗弯型：外观与直型相同，自带导向装置，补偿效果好，波纹管使用寿命长。
5、无约束型：外观与直型相同，内部有自限位装置。管道试压时，限径装置保护膨胀节不受内压损坏。
6、外压式：外形与轴向直式相似。介质的压力作用在波纹的外侧，因此得名。这种结构的波纹补偿器稳定性好，在柱方向没有不稳定的趋势，所以适用于小直径但轴向直径偏移较大的情况。大场合。
(2) 角度
1、单向铰链波纹补偿器：只能补偿管道单平面内的角位移。
2、复合铰链波纹管补偿器：这种金属膨胀节不仅可以补偿管道单平面内的角位移，还可以补偿管道的单向横向位移。
3、定向铰链波纹补偿器：该补偿器主要用于管道任意方向的角位移。
注：角波纹补偿器很少单独使用，常由2～3个补偿器组成补偿器组，可实现管道的横向位移和较大的轴向位移。
(3)卧式大拉杆波纹补偿器
主要安装在管道的弯头处。
例：L形管道和Z形管道利用补偿器的横向位移变形来补偿管道较大的轴向位移变形。

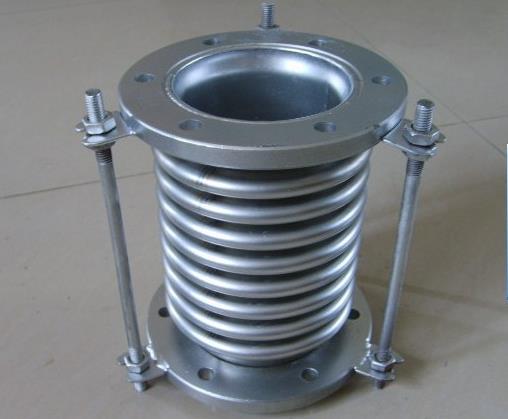

(4) 三通小拉杆波纹补偿器
该补偿器具有轴向、角向、横向补偿能力，主要用于锅炉房、车间、车间空间管道的位移补偿。
（5）压力平衡式波纹补偿器
1.直管压力平衡式波纹补偿器：该补偿器由工作波纹管、平衡波纹管以及拉杆、支撑盘等结构件组成。能够自行抵消由内压产生的轴向推力。适用于不便设管道固定支架或要求管道对设备不产生轴向推力的场合。
2.曲管压力平衡式波纹补偿器：该补偿器由工作波纹管、平衡波纹管、拉杆以及盲端封头等组成。主要安装在管道的拐弯处，起平衡管道的内压产生的推力。
3.旁通压力平衡式波纹补偿器：该补偿器由工作波纹管、平衡波纹管、旁通管以及管壳等部分组成。主要靠工作波纹管与平衡波纹管在介质压力作用下产生方向相反的轴向力起到平衡轴向推力作用。
4.半平衡式波纹膨胀节：该补偿器由工作波纹管与平衡波纹管以及传力组件组成。其平衡波纹管的受压面积是工作波纹管的受压面积的一半。在介质压力作用下平衡掉一半轴向推力。
（6）特殊形式波纹补偿器
1.镶耐磨陶瓷波纹补偿器：该补偿器在波纹补偿器的内筒内镶嵌陶瓷片，主要用于有磨料磨损作用的介质管道的位移补偿。对于250℃以下温度可用粘结工艺陶瓷片粘结到膨胀节的内筒内壁上；对于250℃以上温度应采用直接浇注陶瓷材料或采用钢钉固定方式。
2.耐高温波纹膨胀节：用耐高温材料或通过结构设计，增设耐温隔热层，使波纹膨胀节具有耐高温特性。主要用于高温管道的补偿。
3.耐高压波纹膨胀节：通过结构改型设计和增设加强元件，增强波纹膨胀节的耐压性。
4.耐腐蚀波纹膨胀节：采用耐腐蚀材料或复合式材料工艺方法制成耐酸、碱等强腐蚀条件下使用的波纹膨胀节。
5.大口径耐高压波纹补偿器：该补偿器采用加强型设计。特殊工艺设备制造达到DN4200耐压2.5Mpa。用于落差在200米以上高水位水电站水轮机入口水管软连接。
6.高柔性波纹管补偿器：用于各种要求刚度值极低的软连接。
7.复合式波纹膨胀节：产品具三向补偿、过滤、干燥于一体，起到多功能性作用。
8.双密封金属波纹套筒补偿器：该产品具备波纹补偿与套筒补偿器两种功能，起到双保险作用。对有高***性要求的管道补偿元件具有重要意义。
9.矩形波纹膨胀节：适用于电场烟风道及各类矩形管道的补偿。
10.CE矩形波纹补偿器：该补偿器具有大圆全高波、半高波两种标准。圆角过渡变形均匀，提到产品使用寿命。
11.DD波纹补偿器：广泛应用烟风道、冷热风道的补偿。产品结构简单、成本低、安装使用方便。
12.内补四氟波纹补偿器：具有耐强烈腐蚀介质作用。广泛应用于化工行业的有强腐蚀介质作用的管道的位移补偿。
