现代建筑中，管道敷设是一项非常重要的工作，因此，管道的***必须引起施工人员的高度重视，因此，管道补偿器的有关知识是非常必要的。本文介绍了补偿器的由来及作用，着重分析了几种常用的补偿器的优缺点和使用条件。
补偿器的起源。
赔偿的基本含义是弥补缺陷，弥补损失。还有科技方面的补偿，当管道输送介质或管道发生温度变化时，由于温度变化而引起管道热膨胀冷缩是不可避免的，如果不采取补偿方法对其进行补偿，将使管壁产生较高的应力，并通过管道传给固定管支架或设备，在温度差过一定范围时，其应力比管道可以承受的应力范围大，此时必须考虑补偿问题。
补偿器的作用。
自然补偿是采用管道自然补偿方式进行补偿，其自然补偿就是利用管道的自然弯曲形状所具有的弹性来补偿热位移，很明显，当自然补偿达不到要求时，一般应考虑设置补偿装置，如金属波纹管膨胀节等。
管道系统承受的载荷主要为外力载荷(管道及流动介质自重，内压，风载，地震荷载等)和位移负荷，管道补偿器的设置旨在消除设备或管道上的外力作用，并能将复杂的管系分割成较简单、独立膨胀的形状，确保膨胀节使用效果***好。本实用新型可补偿管道轴向、横向、角向热变形，吸收设备振动，降低设备振动对管道的影响，吸收地震、地陷等引起的管线变形量。适用于大型场馆冷、热管道系统、钢铁厂、热电厂等烟尘脱硫、除尘设备、空气加热、助流鼓风等设备的安装和使用，所以各种补偿器都得到大力推广应用。
1、波纹补偿器的含义：

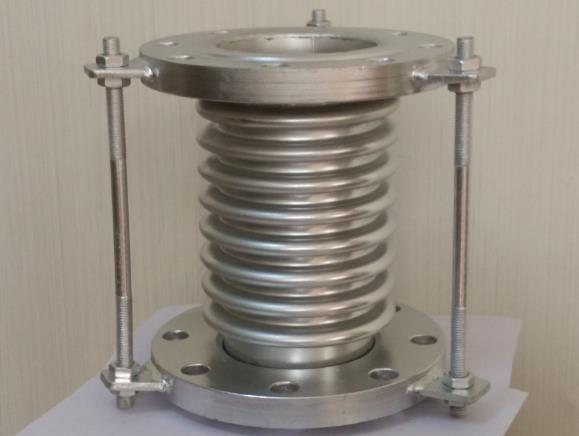

波纹补偿器是利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
2、波纹补偿器的分类：
波纹补偿器（波纹管）按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹膨胀节（波纹管）。
按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹膨胀节（波纹管）和有约束型波纹膨胀节（波纹管）。
按波纹补偿器的波形结构参数分类，可分为U形、Ω形、S形、V形波纹膨胀节（波纹管），当前国内外的膨胀节（波纹管）产品以采用U状波形结构者居多。
3、波纹补偿器的优点：
结构紧凑，占空间较少，可直埋；缺点是制造比较困难、耐压低、补偿能力小。其补偿能力与波形管的外形尺寸、壁厚和管径大小有关：压力越高、波壁越厚、管径越小、其刚性越大，补偿能力越小。波形补偿器一般用于公称压力≤1.0MPa、公称直径≥150mm的场合，也可用于常压和低压的大口径管道。在锅炉烟风管道中应用的可以达到DN4000mm。
4、波纹补偿器的缺点：
波纹补偿器管壁较薄不能承受扭力、振动，***性差；设备投资高、设计要求严、施工安装精度高、往往达不到预期寿命；轴向型波纹补偿器对固定支架产生压力推力，造成固定支架推力大，从而造价高。
5、波纹补偿器的应用条件：
波纹补偿器不能承重，应单独吊装，除非对波纹补偿器采用加固措施，否则不允许波纹补偿器与管道焊后一起吊装。在安装中应按照厂家推荐的数据来正确设计波纹补偿器的度，在任何情况下不能拉伸或压缩或扭转波纹管去补偿安装偏差，以免影响波纹补偿器的正常功能，降低使用寿命和增加管系、设备接管及支撑构件的载荷。膨胀节周围要留有足够的空间，以保证膨胀节在设计范围内能自由运动。
